المنت فشنگی چیست؟ معرفی کامل + کاربرد المنت فشنگی
مقدمه
در دنیای امروز، انتقال و کنترل حرارت در صنایع مختلف نقش کلیدی دارد. یکی از ابزارهای مهم برای این کار، المنت فشنگی است. این نوع المنت به‌دلیل طراحی فشرده، بازدهی بالا و کاربرد گسترده در تجهیزات صنعتی و خانگی، بسیار پرطرفدار است.
المنت فشنگی چیست؟
المنت فشنگی یا Cartridge Heater نوعی المنت حرارتی با شکل استوانه‌ای و بدنه فلزی است که معمولا از جنس استیل ضدزنگ ساخته می‌شود. طراحی آن به گونه‌ای است که در سوراخ‌های مخصوص جای می‌گیرد و به صورت تماس مستقیم با سطح فلزی، حرارت را منتقل می‌کند.
ساختار المنت فشنگی:
-
غلاف فلزی (Sheath): معمولاً از استیل 304 یا 316 برای مقاومت در برابر خوردگی.
-
سیم مقاومت داخلی: از نیکل کروم (NiCr) برای تولید حرارت.
-
عایق سرامیکی: جلوگیری از انتقال حرارت به بخش‌های ناخواسته.
-
سیم برق مقاوم به حرارت: جهت اتصال ایمن.
کاربرد المنت فشنگی
المنت فشنگی در صنایع مختلف به‌کار می‌رود. برخی از کاربردهای مهم آن عبارتند از:
1. قالب‌گیری پلاستیک
در دستگاه‌های تزریق پلاستیک، المنت فشنگی برای گرم کردن نازل، هات رانر (Hot Runner) و قالب به کار می‌رود.
2. صنایع بسته‌بندی
در دستگاه‌های دوخت حرارتی، المنت فشنگی باعث گرم شدن فک‌ها یا تیغه‌های برش می‌شود.
3. صنایع غذایی
گرم نگه‌داشتن مخازن، قالب‌های شیرینی‌پزی یا گرمکنهای صنعتی از کاربردهای رایج است.
4. تجهیزات پزشکی
در دستگاه‌هایی که نیاز به دمای کنترل‌شده دارند مانند انکوباتور یا استریلایزرها، المنت فشنگی استفاده می‌شود.
5. صنعت چاپ
در ماشین‌آلات چاپ افست یا چاپ حرارتی برای گرم کردن رول یا درام استفاده می‌گردد.
مزایای المنت فشنگی
-
افزایش راندمان حرارتی: انتقال مستقیم حرارت.
-
طراحی فشرده و کم‌جا: نصب در فضاهای محدود.
-
قابلیت کنترل دقیق دما
-
عمر طولانی در صورت نصب صحیح
-
سازگاری با ترموکوپل برای کنترل دما
انتخاب المنت فشنگی مناسب
هنگام خرید المنت فشنگی، توجه به پارامترهای زیر ضروری است:
| پارامتر | توضیحات |
|---|---|
| قطر المنت | متناسب با سوراخ یا جای نصب |
| طول المنت | بر اساس عمق مورد نیاز گرمایش |
| توان (Watt) | بسته به نیاز حرارتی دستگاه |
| ولتاژ کاری | معمولا 220 یا 110 ولت |
| نوع خروجی سیم | مستقیم، سیمدار، سوکت‌دار، فنردار و … |
روش نصب المنت فشنگی
برای افزایش عمر المنت فشنگی، نصب صحیح اهمیت بالایی دارد:
-
سوراخ باید کاملاً با قطر المنت فیت باشد.
-
از خمیر رسانای حرارتی (Thermal Paste) برای بهبود تماس استفاده شود.
-
المنت باید کامل در محل قرار گیرد، نه نیمه‌کاره.
-
برای خروج حرارت و تهویه، فضای اطراف المنت بررسی شود.
نگهداری و افزایش طول عمر المنت فشنگی
-
از نوسانات شدید برق جلوگیری کنید.
-
هنگام نصب، از پیچاندن یا فشار اضافی روی سیم‌ها بپرهیزید.
-
استفاده از تایمر یا ترموستات برای جلوگیری از داغی بیش از حد مفید است.
-
در پایان کار، المنت را به تدریج خاموش کنید تا از شوک حرارتی جلوگیری شود.
المنت پره‌ای چیست؟ کاربرد، مزایا و راهنمای کامل انتخاب
مقدمه
در صنایع گرمایشی، انتخاب نوع المنت نقش اساسی در بهره‌وری سیستم حرارتی دارد. یکی از انواع پرکاربرد المنت‌ها، المنت پره‌ای (Finned Heater) است که به‌خاطر توان بالا در انتقال حرارت و بازده انرژی، در سیستم‌های گرمایشی صنعتی، تجاری و خانگی به‌وفور استفاده می‌شود.
در این مقاله به معرفی المنت پره‌ای، بررسی ساختار، کاربردها، مزایا و راهنمای انتخاب آن خواهیم پرداخت.

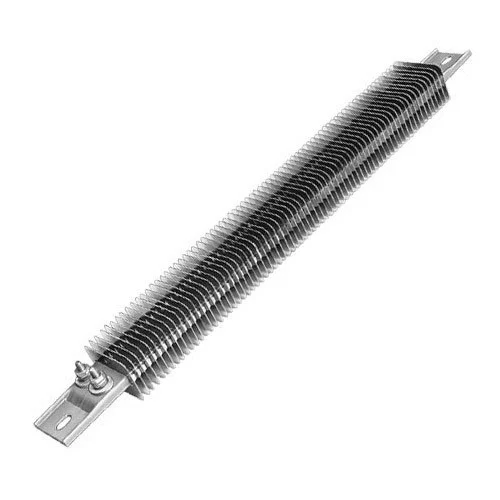

المنت پره‌ای چیست؟
المنت پره‌ای نوعی المنت گرمایشی است که با نصب پره‌های فلزی روی سطح لوله اصلی المنت، سطح تماس آن با هوا افزایش می‌یابد. این طراحی باعث بهبود اتلاف حرارت و انتقال بهتر انرژی گرمایی می‌شود.
اجزای اصلی المنت پره‌ای:
-
هسته المنت (core): معمولاً از جنس نیکل کروم.
-
لوله خارجی (غلاف): از جنس استیل یا آلومینیوم مقاوم.
-
پره‌ها (Fins): از جنس ورق گالوانیزه یا آلومینیوم برای افزایش سطح تماس.
-
عایق‌های سرامیکی یا میکا: جهت جلوگیری از نشتی الکتریکی و ایمنی.
کاربرد المنت پره‌ای
المنت‌های پره‌ای در کاربردهایی استفاده می‌شوند که نیاز به گرمایش غیرمستقیم هوا یا سیالات با جریان طبیعی یا اجباری باشد.
مهم‌ترین کاربردهای المنت پره‌ای:
1. گرمایش هوای کانال‌ها و تهویه صنعتی
در سیستم‌های تهویه مطبوع یا هواساز، برای گرم‌کردن هوای عبوری از المنت پره‌ای استفاده می‌شود.
2. کوره‌های خشک‌کن و تونل حرارتی
المنت پره‌ای در خشک‌کن‌های صنعتی (مثل صنایع نساجی، چوب و رنگ) برای تأمین گرمای یکنواخت استفاده می‌شود.
3. گرمایش مخازن و اتاقک‌ها
در نگهداری مواد حساس به دما (مانند مواد شیمیایی یا دارویی)، المنت پره‌ای برای گرم‌کردن هوای محیط اطراف مخزن کاربرد دارد.
4. سیستم‌های گرمایش گلخانه‌ای
برای کنترل دما در گلخانه‌ها و سالن‌های پرورش طیور یا قارچ.
| ردیف | کاربرد | توضیحات | انواع المنت فین‌دار |
|---|---|---|---|
| 1 | در گرمکنهای صنعتی، خشک‌کن‌ها، گرمخانه‌ها و سیستم‌های تهویه | دارای یک لوله فلزی که فین‌ها به دور آن پیچیده شده‌اند. معمولاً از جنس فولاد، استیل یا آلومینیوم ساخته می‌شود | المنت فین‌دار لوله‌ای |

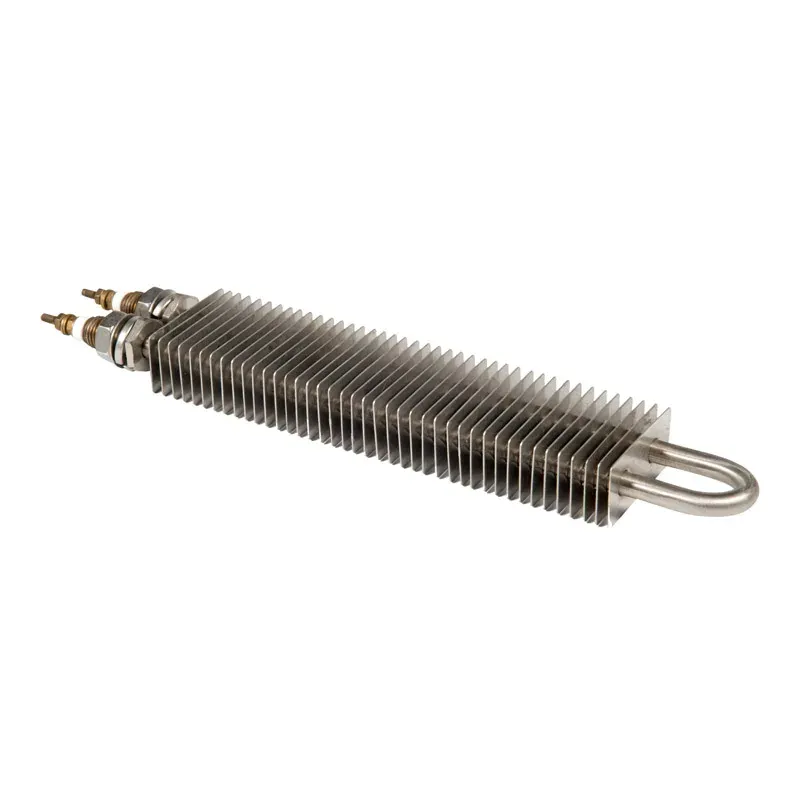

| 2 | سیستم‌های گرمایش هوای صنعتی، کوره‌ها و بخاری‌های صنعتی | دارای طراحی خمیده به شکل U برای افزایش سطح حرارتی. به دلیل طراحی جمع‌وجور، برای محیط‌هایی که فضای کمی دارند مناسب است | المنت میله‌ای فین‌دار U شکل |
| 3 | صنایع غذایی، خشک‌کن‌ها، هیترهای صنعتی | فین‌ها به‌صورت مارپیچ دور المنت پیچیده شده‌اند. باعث انتقال حرارت یکنواخت‌تر و بهینه‌تر می‌شود | المنت پره‌دار حلزونی (مارپیچی) |
| 4 | صنایع نساجی، صنایع پلاستیک، سیستم‌های گرمایش تابشی | دارای طراحی تخت و صفحه‌ای با فین‌های گسترده. برای گرم کردن سطوح بزرگ و محیط‌های صنعتی استفاده می‌شود | المنت میله‌ای پره‌دار صفحه‌ای |
مزایای المنت پره‌ای
| مزیت | توضیح |
|---|---|
| افزایش راندمان گرمایی | با پره‌ها سطح تماس با هوا چند برابر می‌شود. |
| عمر بالا و ساختار مقاوم | از مواد باکیفیت و ضدزنگ ساخته می‌شود. |
| نصب آسان | قابلیت نصب روی بدنه، دیواره یا داخل کانال هوا. |
| تنوع در طراحی و ساخت | در ابعاد و توان‌های مختلف قابل سفارش است. |
تفاوت المنت پره‌ای با المنت میله‌ای ساده
| ویژگی | المنت میله‌ای ساده | المنت پره‌ای |
|---|---|---|
| سطح تماس با هوا | کم | بسیار بیشتر |
| سرعت گرمایش محیط | متوسط | سریع و یکنواخت |
| کاربرد در گرمایش غیرمستقیم | محدود | بسیار مؤثر |
| مصرف انرژی | بالاتر | بهینه‌تر |
نکات مهم در انتخاب المنت پره‌ای
1. توان (Watt)
بسته به حجم فضا یا هوای موردنظر، توان المنت بین 500 وات تا چند کیلووات متغیر است.
2. ولتاژ کاری
معمولاً با ولتاژ 220 یا 380 ولت طراحی می‌شود.
3. ابعاد و شکل فیزیکی
المنت پره‌ای به صورت U شکل، صاف یا مارپیچ طراحی می‌شود که باید بر اساس محل نصب انتخاب گردد.
4. جنس پره
برای محیط‌های مرطوب یا خورنده، استفاده از پره‌های استیل یا گالوانیزه توصیه می‌شود.
نکات نصب و نگهداری
-
المنت باید در فضایی با گردش مناسب هوا نصب شود.
-
پره‌ها را از آسیب فیزیکی یا خم‌شدگی حفظ کنید.
-
از ترموستات یا کنترلر دما برای ایمنی بیشتر استفاده شود.
-
در صورت استفاده در محیط‌های مرطوب، عایق‌بندی دقیق الزامی است.
پارامترهای اصلی المنت پره ای یا فین دار
پارامترهای اصلی المنت پره‌ای یا فین‌دار
المنت پره‌ای یا فین‌دار یکی از انواع پرکاربرد المنت‌های حرارتی است که به‌دلیل افزایش سطح تبادل حرارتی، بازده بالایی در انتقال گرما دارد. این نوع المنت به‌طور گسترده در سیستم‌های گرمایش صنعتی، خشک‌کن‌ها، کوره‌ها و تهویه‌ها استفاده می‌شود. پارامترهای اصلی المنت فین‌دار که در عملکرد و طول عمر آن مؤثر هستند، شامل موارد زیر می‌شوند:
1. توان حرارتی (وات):
مقدار گرمایی که المنت تولید می‌کند و با توجه به طول منطقه گرم‌کننده و کاربرد آن انتخاب می‌شود. معمولاً توان این المنت‌ها بین ۱ تا ۱.۵ کیلووات است.
2. ولتاژ کاری:
این المنت‌ها در ولتاژهای 110، 220 و 380 ولت ساخته می‌شوند تا متناسب با سیستم‌های مختلف قابل استفاده باشند.
3. جنس لوله المنت:
المنت‌های لوله‌ای از متریال‌هایی مانند فولاد ضدزنگ 304، 321، 310S و آلیاژهای Ingle 800 و 840 ساخته می‌شوند که مقاومت بالایی در برابر خوردگی و دمای بالا دارند.
4. جنس فین‌ها:
فین‌ها که وظیفه افزایش سطح تبادل حرارتی را دارند، از آلومینیوم یا استیل ضدزنگ 201 و 304 ساخته می‌شوند. عرض فین‌ها معمولاً 6 یا 7 میلی‌متر است.
5. سیم مقاومت حرارتی داخلی:
این سیم از آلیاژهای مقاوم در برابر حرارت نظیر 0Cr25Al5، 0Cr21Al6Nb، 0Cr27Al7Mo2 و Cr20Ni80 ساخته می‌شود که توان تحمل دماهای بالا را دارند.
6. عایق حرارتی:
پودر اکسید منیزیم (MgO) به‌عنوان پرکننده و عایق بین سیم مقاومت و جداره فلزی المنت استفاده می‌شود که در برابر دماهای متوسط تا بالا عایق مناسبی است.
7. قطر لوله:
قطر المنت‌های فین‌دار متناسب با کاربرد از 8 تا 30 میلی‌متر متغیر است و به‌صورت سفارشی قابل تولید است.
8. مقاومت عایقی:
مقاومت در برابر عایق سرمایی باید حداقل 50 مگااهم باشد و پس از آزمون‌های آب‌بندی نباید کمتر از 1 مگااهم شود.
9. جریان نشت:
برای ایمنی عملکرد، جریان نشتی باید کمتر از 0.5 میلی‌آمپر باشد.
10. تحمل عایق در برابر ولتاژ:
عایق این المنت‌ها باید بتواند ولتاژ 1600 ولت در هر ثانیه را تحمل کند بدون اینکه آسیب ببیند.
11. قابلیت سفارشی‌سازی:
المنت‌های فین‌دار به‌صورت کاملاً سفارشی در شکل، طول، توان و نوع اتصال قابل تولید هستند تا با نیاز دقیق مشتریان همخوانی داشته باشند.
قیمت المنت فین‌دار
المنت‌های فین‌دار به‌عنوان یکی از پرکاربردترین تجهیزات گرمایشی صنعتی، به‌دلیل طراحی پره‌ای و افزایش سطح تبادل حرارت، از بازده بسیار بالایی برخوردارند. با این حال، قیمت این المنت‌ها ثابت نیست و بسته به عوامل متعددی در بازار دچار نوسان می‌شود.
عوامل مؤثر بر قیمت المنت فین‌دار:
1. ابعاد و توان المنت:
المنت‌های فین‌دار در توان‌های مختلفی (برحسب وات) تولید می‌شوند. هرچه توان المنت بیشتر باشد، میزان مصرف مواد اولیه نیز افزایش یافته و قیمت نهایی بالاتر می‌رود. همچنین طول المنت، قطر لوله و تعداد فین‌ها از جمله عواملی هستند که روی قیمت تأثیرگذارند.
2. جنس المنت و فین‌ها:
لوله اصلی المنت و پره‌ها ممکن است از جنس فولاد، استیل ضدزنگ یا آلومینیوم باشند. مدل‌های ساخته‌شده با استیل ضدزنگ به دلیل مقاومت بالاتر در برابر رطوبت و خوردگی، قیمت بیشتری دارند.
3. ولتاژ کاری:
المنت‌هایی که برای ولتاژهای خاصی مانند 220 ولت یا 380 ولت طراحی می‌شوند، در برخی موارد نیاز به ساختار متفاوت یا ایزولاسیون قوی‌تری دارند که ممکن است هزینه بیشتری در پی داشته باشد.
4. طراحی خاص و سفارشی‌سازی:
اگر المنت فین‌دار به‌صورت سفارشی ساخته شود – مثلاً به شکل U، مارپیچ یا صفحه‌ای – قیمت آن به‌دلیل نیاز به طراحی اختصاصی و قالب‌سازی افزایش خواهد یافت.
5. برند و کشور سازنده:
المنت‌هایی که توسط برندهای معتبر داخلی یا خارجی تولید می‌شوند معمولاً از کیفیت، دوام و گارانتی بالاتری برخوردارند و همین موضوع در قیمت نهایی تأثیر دارد.
6. نوسانات قیمت مواد اولیه:
تغییرات قیمت فلزاتی مانند استیل، فولاد و آلومینیوم که مواد اولیه اصلی المنت فین‌دار هستند، به‌صورت مستقیم باعث افزایش یا کاهش هزینه تمام‌شده محصول می‌شود.
خرید المنت پره‌ای
المنت پره‌ای یکی از پرکاربردترین انواع المنت‌های حرارتی است که به‌واسطه طراحی خاص و وجود پره‌ها، انتقال حرارت را به‌صورت یکنواخت و مؤثر انجام می‌دهد. این نوع المنت در صنایع مختلفی از جمله گرمایش کانال‌های هوا، خشک‌کن‌ها، کوره‌های صنعتی و سیستم‌های تهویه مورد استفاده قرار می‌گیرد. دوام بالا، راندمان حرارتی مناسب و قابلیت سفارشی‌سازی ابعاد و توان از جمله ویژگی‌هایی هستند که المنت‌های پره‌ای را به انتخابی حرفه‌ای برای سیستم‌های گرمایشی تبدیل کرده‌اند.
شرکت متال سرام با سال‌ها تجربه در زمینه تولید و تأمین المنت‌های صنعتی، انواع المنت پره‌ای را با کیفیت بالا و مطابق با نیاز مشتریان ارائه می‌دهد. شما می‌توانید برای خرید المنت پره‌ای با توان و ابعاد موردنظر، با کارشناسان فروش متال سرام مشاوره کرده و محصولی متناسب با کاربرد خود تهیه نمایید. ارائه قیمت مناسب، تحویل سریع و پشتیبانی تخصصی از جمله مزایایی است که متال سرام در اختیار مشتریان خود قرار می‌دهد.
